一种新型腹膜透析装置 |
| |
□王淑粉 文/图
研究背景
腹膜透析是借助人体自身腹膜作为半透膜的透析方式，通过弥散与对流的作用，清除体内代谢废物等，是治疗终末期肾脏疾病的重要替代疗法之一。
现有装置存在管夹易丢失、损坏，护理人员难以清晰观测透析液灌入与废液引流的速度，透析液袋无容量刻度等问题。
因此，笔者设计了一种由药液灌注系统和废液回收系统构成的腹膜透析装置，入液管与出液管经Y字形管连接。使用时，拉开拉环连接外接短管，实现废液排出与透析液注入，首次使用需要折断易折阀门杆并打开管夹排气，可以克服以上不足。
设计思路
新型装置增加药液滴管、废液滴管、药液滑轮式开关、废液滑轮式开关控制流速，增设容量刻度观察用量。
创新特点
入液管设有药液滴管和药液滑轮式开关，可控制、观测腹透液的流速，判断堵管程度，避免管夹丢失。
出液管设有废液滴管和废液滑轮式开关，方便控制、观测废液的流速，判断堵管，防止开关损坏及丢失。
入液管、出液管的滑轮式开关与管道一体化，透析液袋有容量刻度，便于准确掌握灌入容量。
项目用途
这种腹膜透析装置包含腹膜透析液袋、易折阀门杆、入液管、废液袋、出液管、Y字形管等，入液管到Y字形管方向依次有药液滴管、药液滑轮式开关，Y字形管到出液管方向依次有废液滑轮式开关、废液滴管，药液滴管和废液滴管均为墨菲式滴管，透析液袋有容量刻度，有利于准确灌入腹透液。
社会效益
随着腹膜透析患者数量不断增加，现有装置存在不便之处，此新型装置结构简单、成本低，有利于临床和家庭推广。
（作者供职于河南省人民医院）

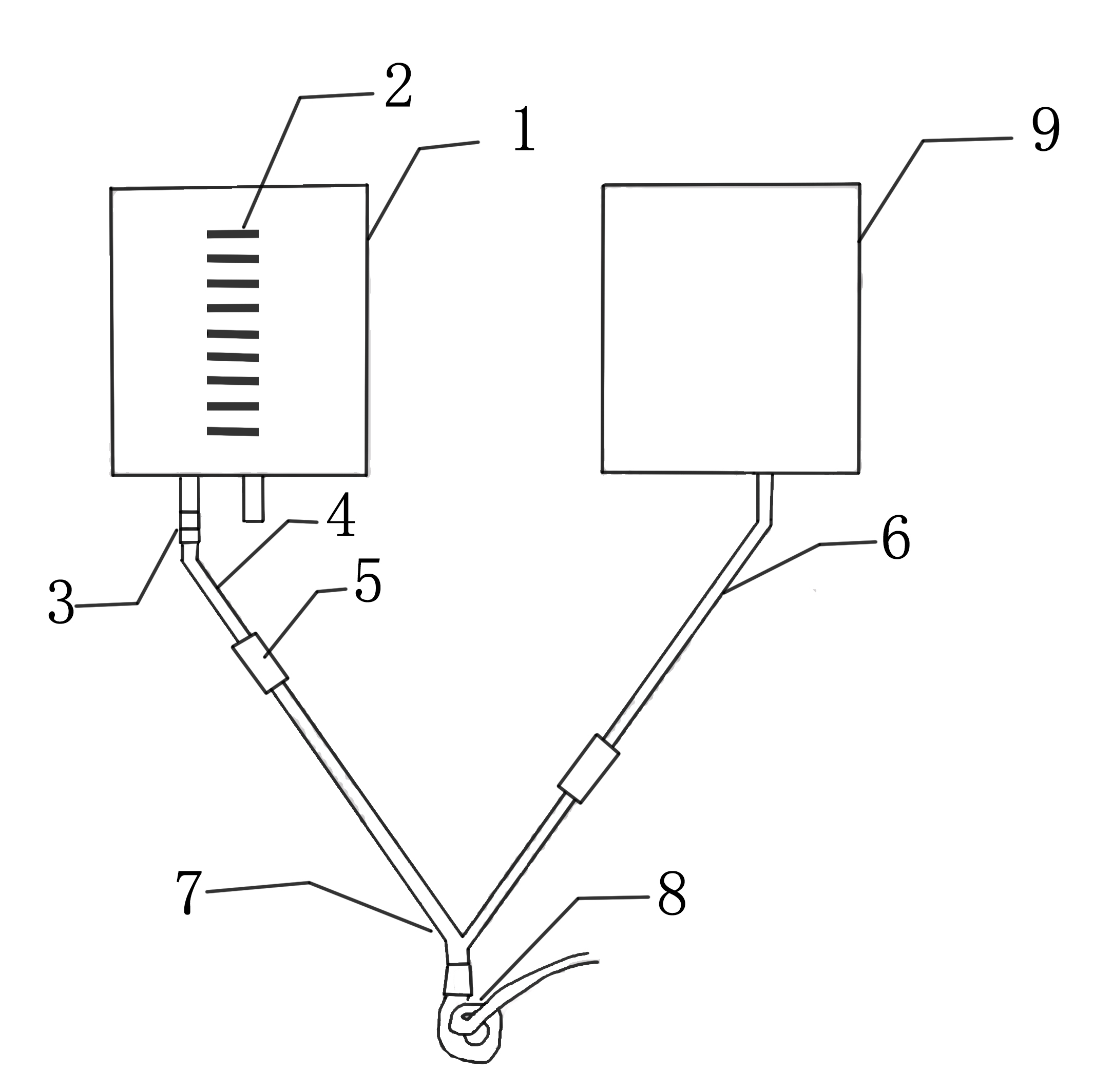

产品示意图
1.腹膜透析液袋
2.容量刻度
3.易折阀门杆
4.入液管
5.药液滴管
6.出液管
7.Y字形管
8.拉环
9.废液袋 |
|
|
