一种提拉式下肢活动装置 |
| |
□陈培培 文/图 这种提拉式下肢活动装置，可以辅助术后患者、脑损伤或下肢瘫痪患者在床上进行下肢运动，预防深静脉血栓和肌肉萎缩。
现有技术中，患者下肢活动主要依赖自身的依从性或患者家属的帮助。如果患者依从性差，就有可能延长康复时间，甚至因深静脉血栓脱落引发肺栓塞，危及患者生命安全。
设计特点
提拉式下肢活动装置可以提拉患者膝关节，实现下肢屈伸运动。底部设橡胶防滑纹，增强与床面的摩擦力，提高稳定性。底板前侧延伸固定，两侧边框设滑槽孔，内置滑竿，滑竿中部固定足托板，足托板后侧设置弧形卡板，滑竿与安装框之间连接复位弹簧。底板上表面设置海绵软层，中部为腿部放置槽，上方固定门型固定框，框内安装两组左右并排的电动缸，推杆端连接腘窝托板。
工作原理
患者将腘窝置于腘窝托板，足跟置于足托板，腿部放置于海绵软层的置放槽内。启动电动缸，推动膝关节向上运动，足跟向后移动，形成腿部弯曲动作；卡板防止足跟滑脱。电动缸伸展，膝关节向下移动，复位弹簧拉动足托板前移，完成腿部伸展。反复屈伸运动，达到活动下肢的目的。
有益效果
这种提拉式下肢活动装置，可以辅助患者进行下肢运动，降低对患者家属的依赖，预防深静脉血栓和肌肉萎缩，提升康复效率。装置通过电动缸和复位弹簧的协同作用，实现下肢屈伸运动。
（作者供职于河南省人民医院）

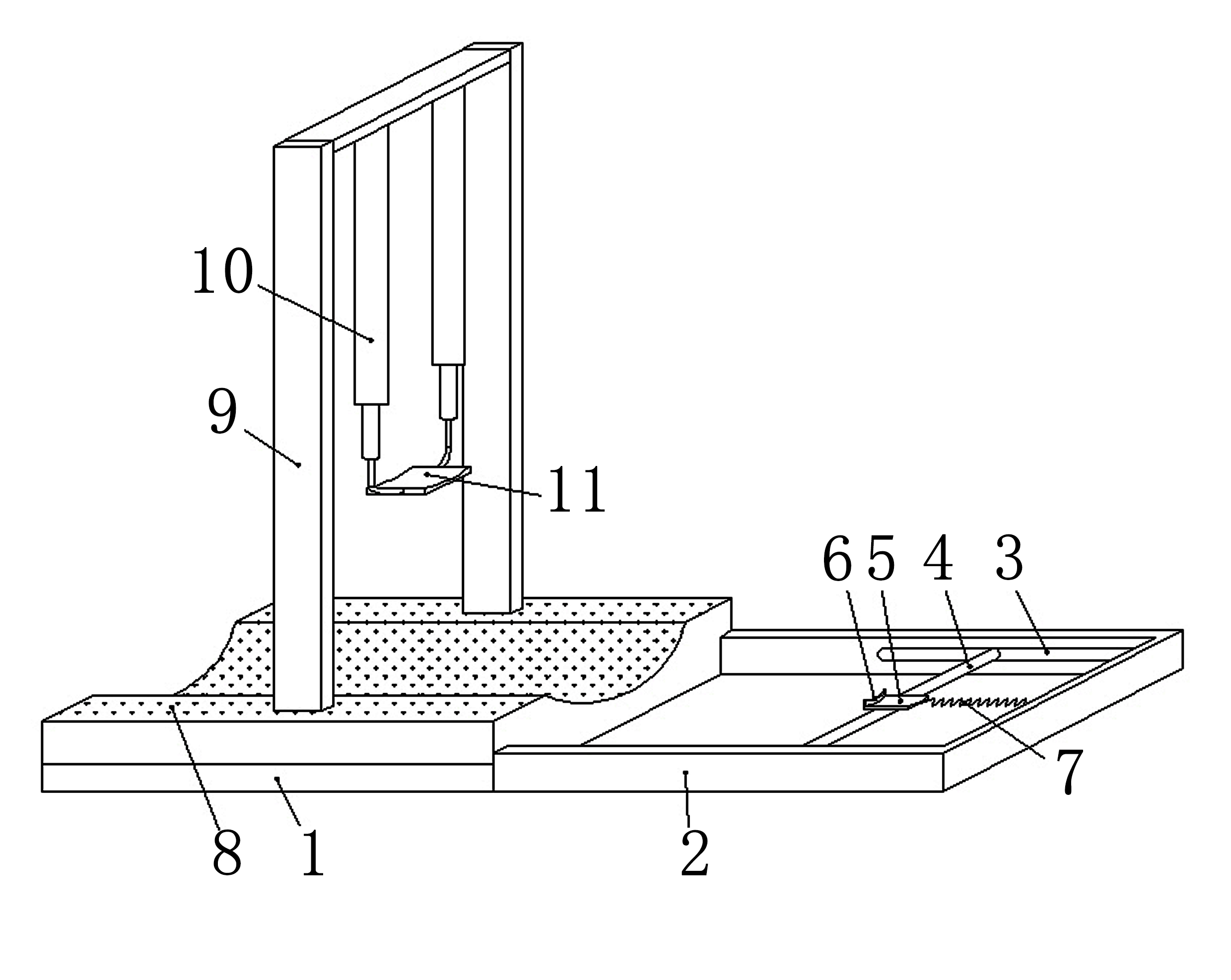

产品示意图
1.底板
2.安装框
3.滑槽孔
4.滑竿
5.足托板
6.弧形卡板
7.复位弹簧
8.海绵软层
9.固定框
10.双电动缸
11.腘窝托板
|
|
|
