一种骨科护理用助行安装机构 |
| |
□董国锋 邵巧云 时红娟 文/图 技术背景
骨科是医院常设的科室之一，主要研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能。随着时代和社会的发展，骨科伤病谱有了明显变化，例如骨关节结核、骨髓炎、脊髓灰质炎等疾病明显减少，交通事故引起的创伤明显增多。骨科伤病谱变化了，就需要骨科与时俱进。
许多老年人患有骨科病，在日常行走时十分不便，稍有不慎就会发生事故，因此需要通过助行器来辅助行走。现有的助行器结构固定，不可调节，在外使用时不仅不便于坐下，而且无法调节高度，给使用者带来了一定的困扰。为解决现有技术存在的问题，有必要提供一种骨科护理用助行安装机构。
创新亮点
这种骨科护理用助行安装机构，包括左右对称分布的两个侧支架。两个侧支架后侧底部两端之间通过底部固定横梁固定连接，两个侧支架后侧顶部两端之间通过顶部固定横梁固定连接。顶部固定横梁中间下方通过限位螺栓连接有调节坐板，侧支架底部两端对称安有缓冲支撑机构。
侧支架包括限位支撑底板，限位支撑底板前后两端分别设有前立杆和后立杆。后立杆顶端水平连接有手扶横杆，手扶横杆与前立杆顶端之间通过连接斜杆连接。后立杆底端水平设有转动限位孔，后立杆顶端设有与顶部固定横梁相配合的固定插槽。限位支撑底板底面两端对称设有升降调节螺柱。
调节坐板底端两侧对称设有与转动限位孔相配合的转动限位柱。调节坐板顶面中央设有调节限位插孔，固定横梁中间设有限位调节螺孔。限位调节螺孔中安有与调节限位插孔相配合的限位螺栓。
缓冲支撑机构包括沿竖直方向依次安装连接的升降调节杆、缓冲弹簧、支撑底座、限位卡环。升降调节杆顶端设有与升降调节螺柱相配合的升降调节螺孔。升降调节杆底端设有缓冲安装孔，缓冲安装孔底端安有限位卡环。支撑底座包括与限位卡环相配合的支撑底柱，支撑底柱顶端设有与缓冲安装孔相配合的滑动卡块。滑动卡块顶端连接有缓冲弹簧。固定横梁与固定插槽之间过盈配合。限位卡环与支撑底柱之间、缓冲安装孔与滑动卡块之间均为滑动配合。限位支撑底板顶面与底部固定横梁顶面位于同一平面。
有益效果
1.在使用这种骨科护理用助行安装机构时，可以根据需要对调节坐板进行调节，通过向上转动调节限位螺栓，将调节坐板调至限位支撑底板表面即可，同时通过底部固定横梁进行加强支撑，方便使用者在休息时将其作为椅子使用。
2.根据使用者的不同需求，可以旋转调节升降调节杆，在升降调节螺柱与升降调节螺孔的配合作用下进行升降调节。
3.缓冲弹簧的设置，能够避免在使用过程中该助行安装机构与地面的直接刚性冲击震动，减小对使用者的伤害，起到一定的保护作用。
4.该助行安装机构的设计科学、合理，患者能够在使用过程中随时进行高度调节，还能作为座椅使用，满足患者的使用需求。不仅如此，该助行安装机构通过设置缓冲支撑机构，可以为患者提供有效的缓冲支撑保护，减少对患者身体的二次伤害。
（作者供职于漯河医学高等专科学校第二附属医院）

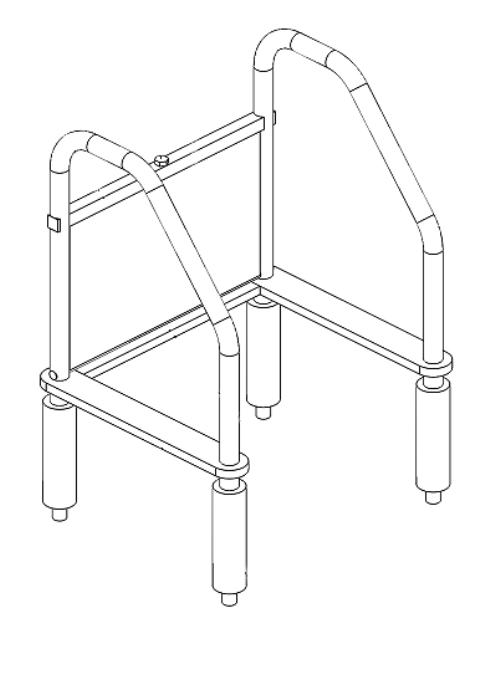

骨科护理用助行安装机构的结构示意图

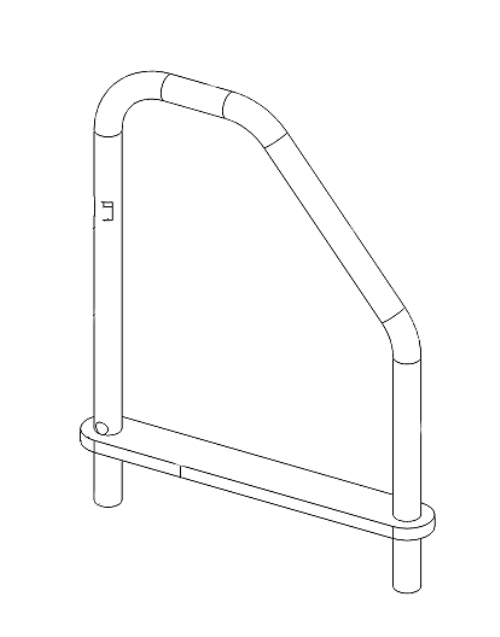

 骨科护理用助行安装机构的局部结构示意图 |
|
|
